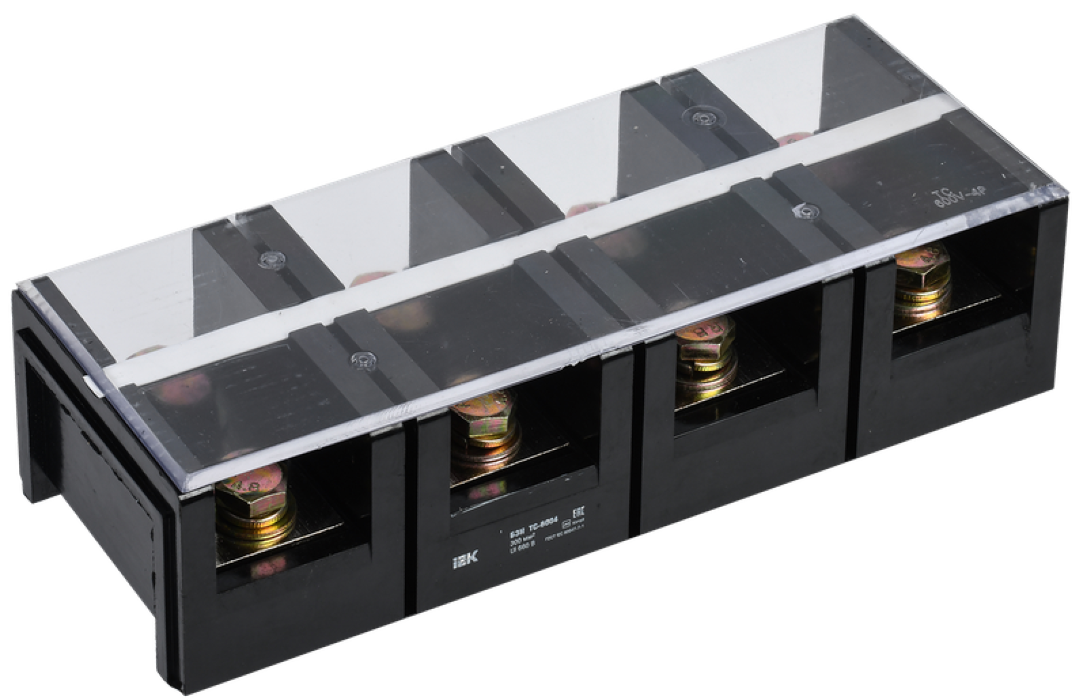

Блок зажимов IEK / ИЭК БЗН TC-6004 наборный, трехфазная установка в корпусе из пожаробезопасного карболита, черный, 300мм2, 600А, 4 пары контактов / электрика
О товаре
- Код продавца
- 937211
- Артикул производителя
- YZN42-04-300-K02
Создание электрических цепей переменного тока осуществляется с помощью различных деталей и устройства. К ним относится блок зажимов IEK БЗН TC-6004 наборный. Он предназначен для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель.
Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика.
Токоведущая шина изготовлена из латуни.
Блок клеммных зажимов IEK БЗН TC-6004 реализуется в индивидуальной упаковке.
Преимущества:
— Материал корпуса: пожаробезопасный АБС-пластик или карболит.
— Номинальный рабочий ток и присоединительная способность — 60-600 А, Ø 16 — 300 мм²;
— Широкий диапазон рабочих температур: от -40 до +50°C.
— Испытание на превышение температуры (не более, чем 45°С).
— Испытание на кратковременно выдерживаемый ток 120 А на 1 мм² в течение 1 секунды.
— Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики:
— Модель или исполнение Трехфазная установка.
— Количество полюсов 4.
— Тип монтажа Непосредственная установка.
— Сечение многожильного гибкого провода, мм² 185…300.
— Цвет Черный.
— Номин раб напряжение, В 660.
— Тип электрич соединения 2 Винтовое соединение.
— Ширина, мм 100.
— Номин напряжение изоляции Ui, В 660.
— Номин ток In, А 600.
— Высота, мм 75.
— Материал зажима Сталь.
— Материал изоляции корпуса Карболит.
— Степень защиты — IP IP00.
— Номин частота, Гц 50.
— Длина, мм 275.
— Номин раб напряжение постоянного тока Ue, В ≤ 440.
— Винт крепления М12.
— Требуется торцевая изолирующая пластина Нет.
— Возможно использовать с функцией PEN Нет.
— Номин раб напряжение переменного тока Ue, В ≤ 660.
— Макс поперечное сечение проводника, мм² 300,0.
— Распространяет горение Нет.
— Номин импульсное выдерживаемое напряжение, кВ 8.
— Сечение одножильного жёсткого провода, мм² 185…300.
— Степень загрязнения 3.
— Климатическое исполнение УХЛ3.
— Место соединения Сбоку (поперечное).
— Макс сечение присоед шин, мм² 40×12.
— Тип электрич соединения 1 Болтовое соединение.
— Материал токоведущей части Латунь.
— Класс негорючести изоляц материала UL94 V1.
— Сечение шины, мм² 300.0.
— Ремонтопригодность Нет.
— Материал корпуса Карболит.
— Количество зажимных клемм на 1 полюс 2.
— Относительная влажность воздуха ≤ 90%.
— Количество клеммных пар 4.
— Ширина или размер ячейки, мм 100.0.
— Номинальная способность к присоединению, мм² 185…300.
Блок IEK БЗН TC-6004 надежный в использовании, изготовлен в прочном корпусе. Легко устанавливается на DIN рейку с помощью стойки крепления. Предусмотрена защитная изоляция. Для многоразового применения.
Необходимо качественное решение для создания эффективной цепи переменного тока? Блок зажимов проводов IEK БЗН TC-6004 поможет с такой задачей.
Электрика / блок зажимов для проводов / блок зажимов для соединения жил проводов / блок зажимов наборный / блок контактных зажимов.
-
Страна бренда
Китай -
8Количество контактов
-
4Количество полюсов
-
АлюминийМатериал
-
МедьМатериал
-
черныйЦвет товара
Технические характеристики
- Длина, мм
- 275
- Количество контактов
- 8
- Количество полюсов
- 4
- Комплектация
- Блок зажимов IEK БЗН TC-6004 наборный, трехфазная установка в корпусе из пожаробезопасного карболита, черный, 300мм2, 600А, 4 пары контактов - 1шт.
- Макс. сечение кабеля, мм²
- 300
- Макс. сила тока, А
- 600
- Материал
- Алюминий / Медь
- Материал изоляции
- ABS пластик
- Мин. сечение кабеля, мм²
- 185
- Номинальное напряжение, В
- 660
- Партномер
- YZN42-04-300-K02
- Цвет товара
- черный
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 275 × 100 × 75 мм
- Вес брутто
- 2317 г
