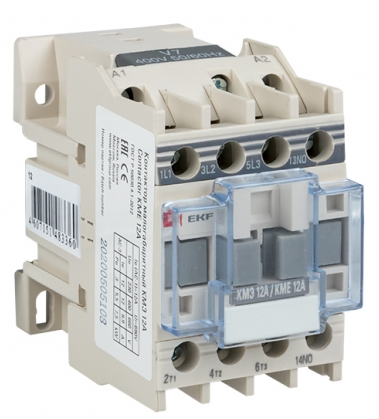

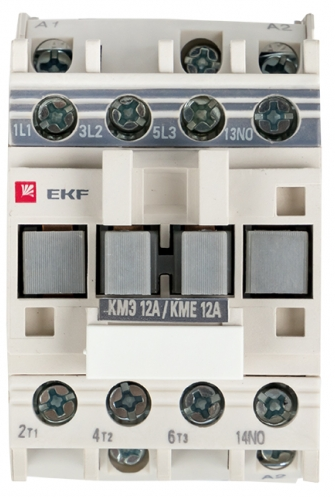

Контактор малогабаритный EKF / ЕКФ PROxima АС IP20 1NО 220В 12А 50Гц, ctr-s-12-220 / коммутационное оборудование
О товаре
- Код продавца
- 33763
- Артикул производителя
- ctr-s-12-220
Малогабаритный контактор EKF КМЭ 1NО — инструмент, используемый для коммутации и дистанционного управления системами освещения, кондиционирования, отопления и вентиляции.
Контактор EKF КМЭ 1NО предназначается для:
— дистанционного пуска, останова и реверсирования асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60 Гц с напряжением до 660 В (категория применения АС-3);
— дистанционного управления электрическими цепями в которых ток включения равен номинальному току нагрузки (категории применения АС-1).
Применяются в электроустановках на промышленных предприятиях, в оборудовании различной сферы деятельности.
Контактор EKF КМЭ 1NО работает бесшумно, изготовлен их высококачественных материалов, которые гарантируют долгий срок службы.
Основные характеристики малогабаритного контактора EKF КМЭ 1NО:
— тип напряжения — AC переменный;
— напряжение катушки управления — 220 В;
— глубина — 80 мм;
— высота — 74 мм;
— ширина — 45 мм;
— номинальная мощность электродвигателя — 5.5 кВт;
— количество силовых нормально разомкнутых (НО) контактов — 3;
— количество нормально разомкнутых (НО) контактов — 1;
— категория применения — 1;
— количество силовых полюсов — 3;
— климатическое исполнение — УХЛ4;
— номинальный ток — 12А;
— частота — 50Гц;
— количество и вид контактов — 1NO;
— сфера применения — пускатели;
— степень защиты — IP20.
Особенности:
— Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. .
— Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. .
— При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. .
— При отключении напряжения с катушки управления пружина размыкает контакты. .
— Возможна коммутация алюминиевыми медным проводом.
Преимущества:
— Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения.
— Сердечник магнитной системы с уменьшенными вихревыми потерями.

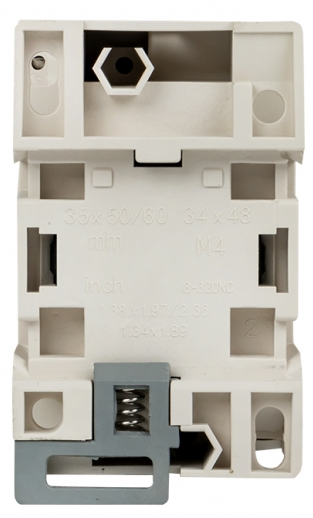

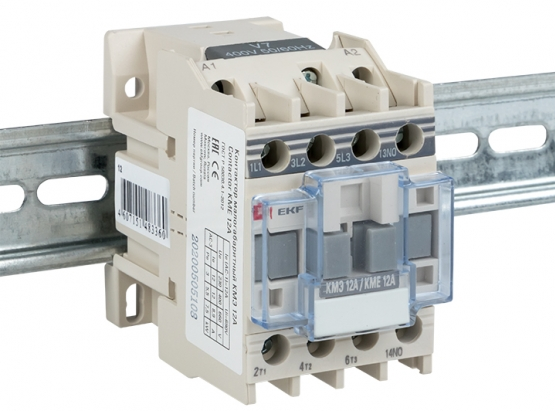

— Возможность установки как на DIN-рейку, так и на монтажную панель.
— Высокая коммутационная износостойкость. .
— Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
— Наличие дополнительных контактов для организации автоматизации.
— Тарельчатые зажимы для надежного присоединения проводников.
— Корпус и подвижная траверса выполнены из термостойкой пластмассы.
— Высокая коммутационная стойкость.
— Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
— Маркировочная площадка в комплекте для идентификации контакторов в щите.
— Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе.
— Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления.
Контактор EKF КМЭ 1NО обеспечит постоянное и безотказное функционирование автоматизированных систем управления.
Коммутационное оборудование / контактор переменного тока.
Номин. раб. ток Ie при AC-4, 400 В — 5 А.
Номин. коммутируем. мощность при AC-4, 400 В — 3 кВт.
Тип напряжения управления — AC (перемен.).
Тип подключения силовой электрич. цепи — Винтовое соединение.
Количество вспомогат. нормально разомкнутых (НО) контактов — 1.
Номин. раб. ток Ie при AC-1, 400 В — 27 А.
Количество нормально замкнутых (НЗ) силовых контактов — 0.
Количество вспомогат. нормально замкнутых (НЗ) контактов — 0.
Тип — Нереверсивные.
Тип корпуса — Без корпуса.
Тип изделия/компонента — Контактор.
Модульное исполнение — Нет.
Количество нормально разомкнутых (НО) силовых контактов — 3.
Номин. коммутируем. мощность при AC-3, 400 В — 5 кВт.
Номин. раб. ток Ie при AC-3, 400 В — 12 А.
-
Страна бренда
Китай -
ОднофазныйКоличество фаз
-
Страна-изготовитель
Китай -
3Количество полюсов
-
белыйЦвет товара
-
IP20Степень водо-пылезащиты
-
ПеременныйТип тока
-
DIN-рейкаСпособ монтажа
Технические характеристики
- Количество полюсов
- 3
- Количество фаз
- Однофазный
- Комплектация
- Контактор малогабаритный EKF АС IP20 1NО 220В 12А 50Гц ctr-s-12-220 - 1шт.
- Мощность, кВт
- 5.5
- Напряжение катушки управления, В
- 220
- Номинальное напряжение, В
- 230
- Номинальный ток, А
- 12
- Партномер
- ctr-s-12-220
- Способ монтажа
- DIN-рейка / Монтажная плата
- Степень водо-пылезащиты
- IP20
- Страна-изготовитель
- Китай
- Тип тока
- Переменный
- Цвет товара
- белый
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 80 × 47 × 92 мм
- Вес брутто
- 353 г
