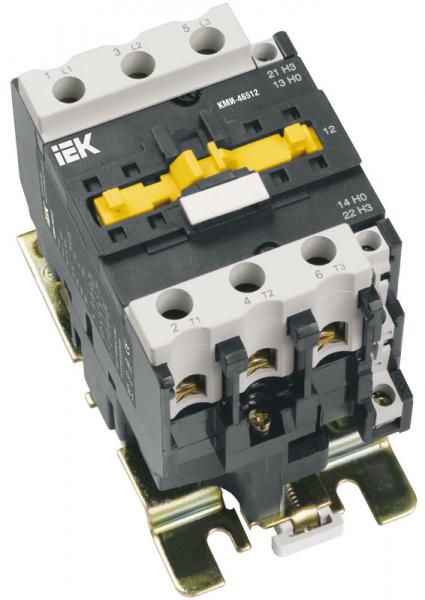

Контактор малогабаритный IEK / ИЭК КМИ-46512 АС IP20 1NО, 1NC 380В 65А 50Гц, KKM41-065-400-11 / коммутационное оборудование
О товаре
- Код продавца
- 24194
- Артикул производителя
- KKM41-065-400-11
Малогабаритный контактор IEK КМИ-46512 — инструмент, используемый для коммутации и дистанционного управления системами освещения, кондиционирования, отопления и вентиляции.
Контактор IEK КМИ-46512 предназначается для:
— дистанционного пуска, останова и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3);
— дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ — управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Контактор IEK КМИ-46512 работает бесшумно, изготовлен их высококачественных материалов, которые гарантируют долгий срок службы.
Основные характеристики малогабаритного контактора IEK КМИ-46512:
— тип напряжения — AC переменный;
— номинальное напряжение питания цепи — 400 В;
— высота — 128 мм;
— ширина — 75 мм;
— номинальное напряжение изоляции Ui — 660 В;
— номинальное импульсное напряжение — 6 кВ;
— температура эксплуатации — от -25 до 50 градусов;
— количество вспомогательных нормально разомкнутых (НО) контактов — 1;
— количество вспомогательных нормально замкнутых (НЗ) контактов — 1;
— условный тепловой ток Ith при АС-1 — 80 А;
— номинальная мощность при AC-3 230 В — 18.5 кВт;
— номинальная мощность при AC-3 400 В — 30 кВт;
— номинальная мощность при AC-3 230 В — 37 кВт;
— максимальная кратковременная нагрузка — 1170 А;
— условный ток короткого замыкания Inc — 3000 А;
— защита от сверхтоков — предохр gG — 80 А;
— мощность рассеяния при Ie АС-1 — 6,4 Вт;
— мощность рассеяния при Ie АС-3 — 4,2 Вт;
— момент затяжки — 2,5 Нм;
— время срабатывания при замыкании — 20 — 26 мс;
— время срабатывания при размыкании — 8 — 12 мс;
— диапазоны напряжения управления при срабатывании Uc — 0,8 — 1,1;
— диапазоны напряжения управления при отпускании Uc — 0,3 — 0,6;
— гибкий кабель без наконечника — 10 — 25 мм²;
— жесткий кабель без наконечника — 16 — 35 мм²;
— комутационная износоустойчивость при АС-1 — 1,3 млн циклов;
— комутационная износоустойчивость при АС-3 — 1,0 млн циклов;
— комутационная износоустойчивость при АС-4 — 1,0 млн циклов;
— механическая износоустойчивость — 10.0 млн ком циклов;
— количество силовых полюсов — 3;
— номинальный ток — 65 А;
— частота — 50Гц;
— количество и вид контактов — 1NО, 1 NC;
— степень защиты — IP20.
Характеристики дополнительного контакта:
— номинальное напряжение Un AC — ≤ 660 В;
— номинальное напряжение Un DC — ≤ 440 В;
— номинальное напряжение изоляции Ui — 660 В;
— ток термической стойкости In — 10 А;
— минимальная включающая способность Umin — 24 В;
— минимальная включающая способность Imin — 10 мА;
— защита от сверхтоков — предохр gG — 10 А;
— максимальная кратковременная нагрузка — 100 А;
— сопротивление изоляции — > 10 мОм;
— сечение присоединяемых проводников — 1 — 4 мм².
Преимущества:
— Возможность установки на 35 мм DIN-рейку.
— Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
— По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Контактор IEK КМИ-46512 обеспечит постоянное и безотказное функционирование автоматизированных систем управления.
Коммутационное оборудование / контактор переменного тока.
Тип корпуса — Без корпуса.
Тип — Нереверсивные.
Тип напряжения управления — AC (перемен.).
Количество вспомогат. нормально разомкнутых (НО) контактов — 1.
Количество вспомогат. нормально замкнутых (НЗ) контактов — 1.
Модульное исполнение — Нет.
Тип подключения силовой электрич. цепи — Винтовое соединение.
Номин. раб. ток Ie при AC-3, 400 В — 65 А.
Номин. коммутируем. мощность при AC-3, 400 В — 30 кВт.
Количество нормально разомкнутых (НО) силовых контактов — 3.
Количество нормально замкнутых (НЗ) силовых контактов — 0.
-
Страна бренда
Китай -
Страна-изготовитель
Китай -
ТрехфазныйКоличество фаз
-
черныйЦвет товара
-
IP20Степень водо-пылезащиты
-
ПеременныйТип тока
-
DIN-рейкаСпособ монтажа
-
3Количество полюсов
Технические характеристики
- Количество полюсов
- 3
- Количество фаз
- Трехфазный
- Комплектация
- Контактор малогабаритный IEK КМИ-46512 АС IP20 1NО, 1NC 380В 65А 50Гц, KKM41-065-400-11 - 1шт.
- Напряжение катушки управления, В
- 380
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 65
- Партномер
- KKM41-065-400-11
- Способ монтажа
- DIN-рейка
- Степень водо-пылезащиты
- IP20
- Страна-изготовитель
- Китай
- Тип тока
- Переменный
- Цвет товара
- черный
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 130 × 80 × 120 мм
- Вес брутто
- 1231 г
