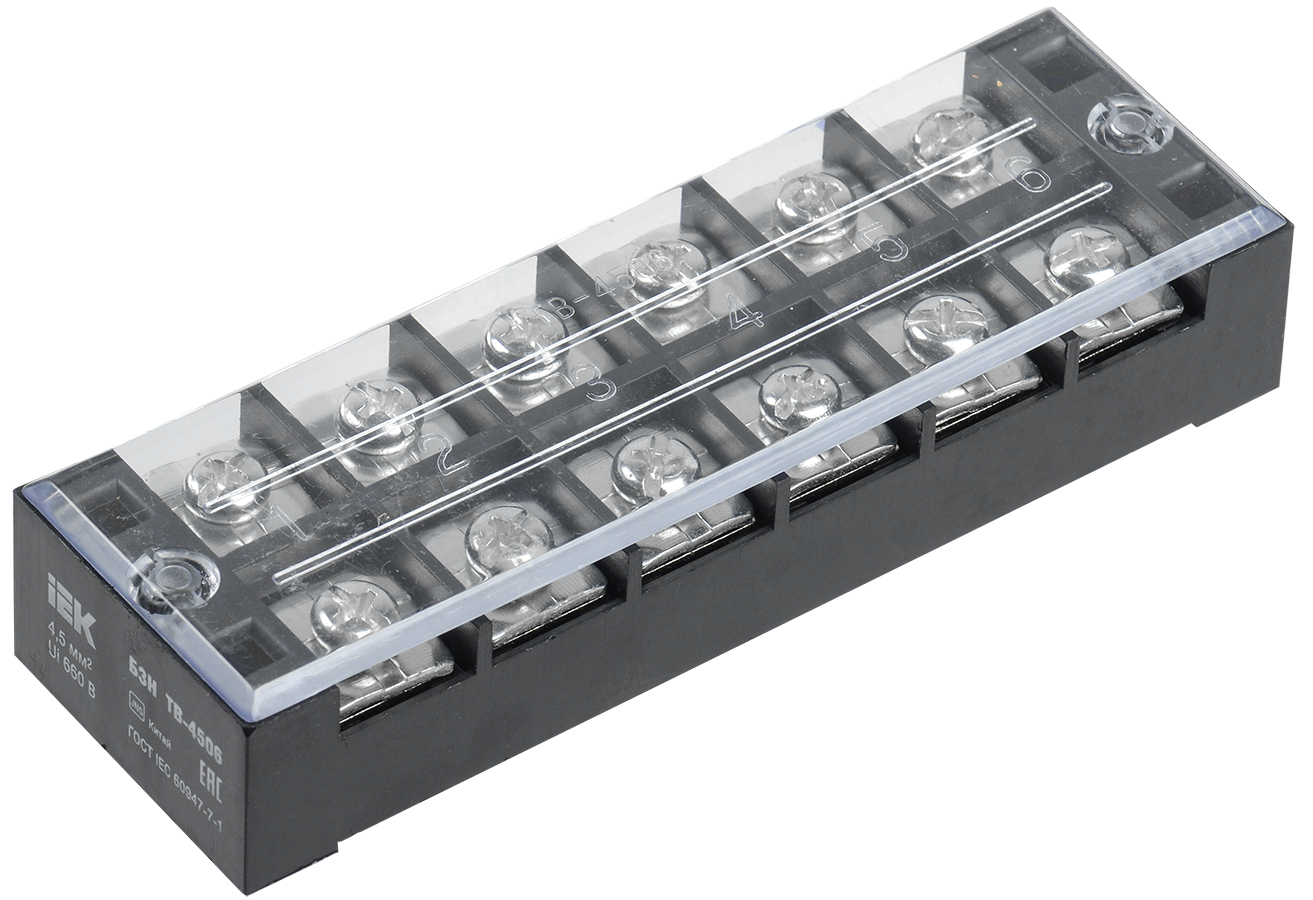

Блок зажимов IEK / ИЭК БЗН ТВ-2506 наборный, трехфазная установка в корпусе из пожаробезопасного карболита, черный, 2.5мм2, 25А, 6 пар контактов / электрика
О товаре
- Код продавца
- 970880
- Артикул производителя
- YZN41-06-002-K02
Создание электрических цепей переменного тока осуществляется с помощью различных деталей и устройства. К ним относится блок зажимов IEK БЗН ТВ-2506 наборный. Он предназначен для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель.
Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика.
Токоведущая шина изготовлена из латуни.
Блок клеммных зажимов IEK БЗН ТВ-2506 реализуется в индивидуальной упаковке.
Преимущества:
— Материал корпуса: пожаробезопасный АБС-пластик или карболит.
— Номинальный рабочий ток и присоединительная способность — 15-100 А, Ø 1,5 — 10 мм²;
— Широкий диапазон рабочих температур: от -40 до +50°C.
— Испытание на превышение температуры (не более, чем 45°С).
— Испытание на кратковременно выдерживаемый ток 120 А на 1 мм² в течение 1 секунды.
— Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики:
— Модель или исполнение Трехфазная установка.
— Количество полюсов 6.
— Тип монтажа Непосредственная установка.
— Сечение многожильного гибкого провода, мм² 1…2,5.
— Цвет Черный.
— Номин раб напряжение, В 660.
— Тип электрич соединения 2 Винтовое соединение.
— Ширина, мм 30.
— Номин напряжение изоляции Ui, В 660.
— Номин ток In, А 25.
— Высота, мм 19.
— Материал зажима Сталь.
— Материал изоляции корпуса Прочее.
— Степень защиты — IP IP00.
— Номин частота, Гц 50.
— Длина, мм 91.
— Номин раб напряжение постоянного тока Ue, В ≤ 440.
— Винт крепления М4.
— Требуется торцевая изолирующая пластина Нет.
— Возможно использовать с функцией PEN Нет.
— Номин раб напряжение переменного тока Ue, В ≤ 660.
— Макс поперечное сечение проводника, мм² 2,5.
— Распространяет горение Нет.
— Номин импульсное выдерживаемое напряжение, кВ 8.
— Сечение одножильного жёсткого провода, мм² 1…2,5.
— Степень загрязнения 3.
— Климатическое исполнение УХЛ3.
— Место соединения Сбоку (поперечное).
— Макс сечение присоед шин, мм² 9×4.
— Тип электрич соединения 1 Болтовое соединение.
— Материал токоведущей части Сталь.
— Класс негорючести изоляц материала UL94 V1.
— Сечение шины, мм² 9.5.
— Ремонтопригодность Нет.
— Материал корпуса АБС-пластик.
— Количество зажимных клемм на 1 полюс 2.
— Относительная влажность воздуха ≤ 90%.
— Количество клеммных пар 6.
— Ширина или размер ячейки, мм 30.0.
— Номинальная способность к присоединению, мм² 1…2,5.
Блок IEK БЗН ТВ-2506 надежный в использовании, изготовлен в прочном корпусе. Легко устанавливается на DIN рейку с помощью стойки крепления. Предусмотрена защитная изоляция. Для многоразового применения.
Необходимо качественное решение для создания эффективной цепи переменного тока? Блок зажимов проводов IEK БЗН ТВ-2506 поможет с такой задачей.
Электрика / блок зажимов для проводов / блок зажимов для соединения жил проводов / блок зажимов наборный / блок контактных зажимов.
-
Страна бренда
Китай -
12Количество контактов
-
6Количество полюсов
-
АлюминийМатериал
-
МедьМатериал
-
черныйЦвет товара
Технические характеристики
- Длина, мм
- 91
- Количество контактов
- 12
- Количество полюсов
- 6
- Комплектация
- Блок зажимов IEK БЗН ТВ-2506 наборный, трехфазная установка в корпусе из пожаробезопасного карболита, черный, 2.5мм2, 25А, 6 пар контактов - 1шт.
- Макс. сечение кабеля, мм²
- 2.5
- Макс. сила тока, А
- 25
- Материал
- Алюминий / Медь
- Материал изоляции
- ABS пластик
- Мин. сечение кабеля, мм²
- 1
- Номинальное напряжение, В
- 660
- Партномер
- YZN41-06-002-K02
- Цвет товара
- черный
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 51 × 39 × 27 мм
- Вес брутто
- 53 г
