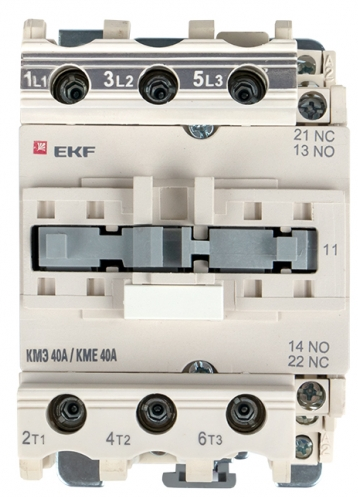

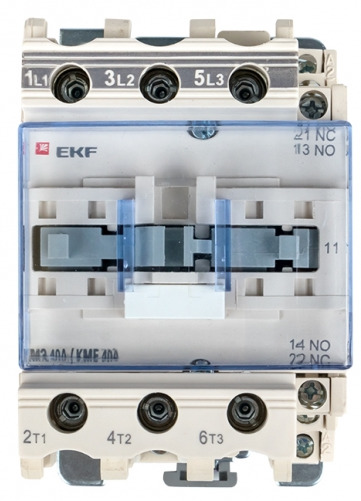

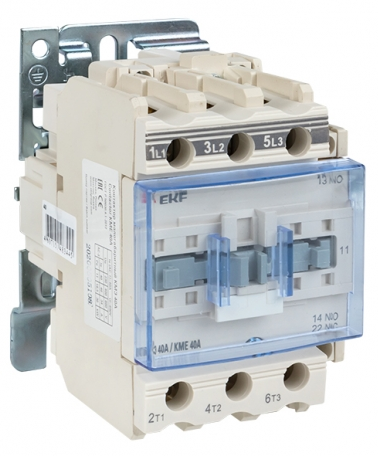

Контактор малогабаритный EKF / ЕКФ PROxima АС IP20 NО+NC 220В 40А 50Гц, ctr-s-40-220 / коммутационное оборудование
О товаре
- Код продавца
- 45738
- Артикул производителя
- ctr-s-40-220
Малогабаритный контактор EKF КМЭ NО+NC — инструмент, используемый для коммутации и дистанционного управления системами освещения, кондиционирования, отопления и вентиляции.
Контактор EKF КМЭ NО+NC предназначается для:
— дистанционного пуска, останова и реверсирования асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60 Гц с напряжением до 660 В (категория применения АС-3);
— дистанционного управления электрическими цепями в которых ток включения равен номинальному току нагрузки (категории применения АС-1).
Механическое блокирование возможности одновременного срабатывания двух КМЭ служит самой надежной защитой от возникновения аварийных ситуациях. КМЭ не имеет защит от токов перегрузки.
Контактные группы контактора рассчитаны на миллионы циклов срабатываний. Материал контакта содержит серебро и не подвержен окислению и обгоранию.
Применяются в электроустановках на промышленных предприятиях, в оборудовании различной сферы деятельности.
Контактор EKF КМЭ NO+NC работает бесшумно, изготовлен их высококачественных материалов, которые гарантируют долгий срок службы.
Основные характеристики малогабаритного контактора EKF КМЭ NО+NC:
— тип напряжения — AC переменный;
— напряжение катушки управления — 220 В;
— глубина — 114 мм;
— высота — 127 мм;
— ширина — 74 мм;
— номинальная коммутируемая мощность при AC-3, 400 В — 18 кВт;
— номинальная коммутируемая мощность при AC-4, 400 В — 9;
— номинальная рабочая мощность NEMA — 10;
— количество силовых нормально разомкнутых (НО) контактов — 3;
— количество вспомогательных нормально разомкнутых (НО) контактов — 1;
— количество вспомогательных нормально замкнутых (НЗ) контактов — 1;
— модульное исполнение — нет;
— количество силовых полюсов — 3;
— номинальное напряжение питания цепи управления Us AC 50 Гц — 195 — 253В;
— номинальный рабочий ток Ie при AC-4, 400 В — 18А;
— номинальный рабочий ток Ie при AC-3, 400 В — 40А;
— номинальный рабочий ток Ie при AC-1, 400 В — 60А;
— частота — 50Гц;
— количество и вид контактов — NO+NC;
— сфера применения — пускатели;
— степень защиты — IP20.
Особенности:
— Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. .
— Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. .
— При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. .
— При отключении напряжения с катушки управления пружина размыкает контакты. .
— Возможна коммутация алюминиевыми медным проводом.
Преимущества:
— Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения.
— Сердечник магнитной системы с уменьшенными вихревыми потерями.

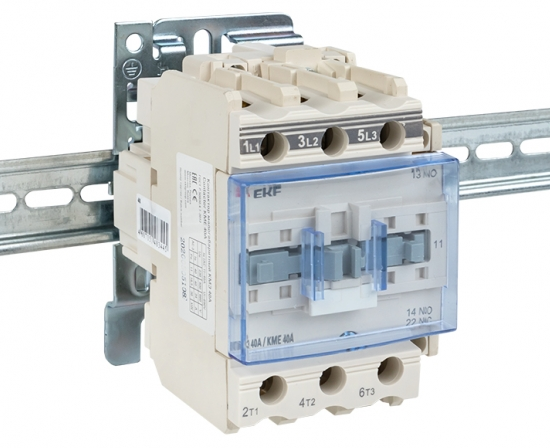

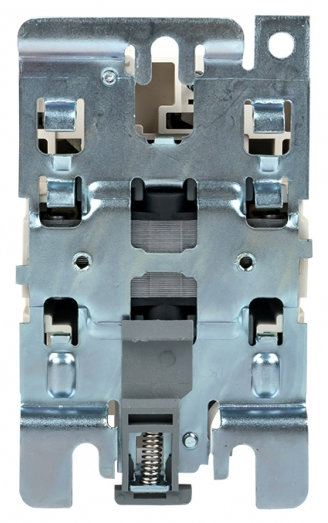

— Возможность установки как на DIN-рейку, так и на монтажную панель.
— Высокая коммутационная износостойкость. .
— Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
— Наличие дополнительных контактов для организации автоматизации.
— Тарельчатые зажимы для надежного присоединения проводников.
— Корпус и подвижная траверса выполнены из термостойкой пластмассы.
— Высокая коммутационная стойкость.
— Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
— Маркировочная площадка в комплекте для идентификации контакторов в щите.
— Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе.
— Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления.
Контактор EKF КМЭ NО+NC обеспечит постоянное и безотказное функционирование автоматизированных систем управления.
Коммутационное оборудование / контактор переменного тока.
Тип корпуса — Без корпуса.
Тип — Нереверсивные.
Тип подключения силовой электрич. цепи — Винтовое соединение.
Тип напряжения управления — AC (перемен.).
Номин. раб. ток Ie при AC-1, 400 В — 60 А.
Номин. раб. ток Ie при AC-3, 400 В — 40 А.
Модульное исполнение — Нет.
Тип изделия/компонента — Контактор.
Количество нормально разомкнутых (НО) силовых контактов — 3.
Количество вспомогат. нормально замкнутых (НЗ) контактов — 1.
Количество вспомогат. нормально разомкнутых (НО) контактов — 1.
Номин. коммутируем. мощность при AC-3, 400 В — 18 кВт.
Номин. раб. ток Ie при AC-4, 400 В — 18 А.
Номин. коммутируем. мощность при AC-4, 400 В — 9 кВт.
Количество нормально замкнутых (НЗ) силовых контактов — 0.
-
Страна бренда
Китай -
Страна-изготовитель
Китай -
ОднофазныйКоличество фаз
-
3Количество полюсов
-
белыйЦвет товара
-
IP20Степень водо-пылезащиты
-
ПеременныйТип тока
-
DIN-рейкаСпособ монтажа
Технические характеристики
- Количество полюсов
- 3
- Количество фаз
- Однофазный
- Комплектация
- Контактор малогабаритный EKF АС IP20 NО+NC 220В 40А 50Гц ctr-s-40-220 - 1шт.
- Мощность, кВт
- 18
- Напряжение катушки управления, В
- 220
- Номинальное напряжение, В
- 230
- Номинальный ток, А
- 40
- Партномер
- ctr-s-40-220
- Способ монтажа
- DIN-рейка
- Степень водо-пылезащиты
- IP20
- Страна-изготовитель
- Китай
- Тип тока
- Переменный
- Цвет товара
- белый
Габариты упаковки и вес
- Габариты (Д×Ш×В)
- 134 × 86 × 121 мм
- Вес брутто
- 1185 г
